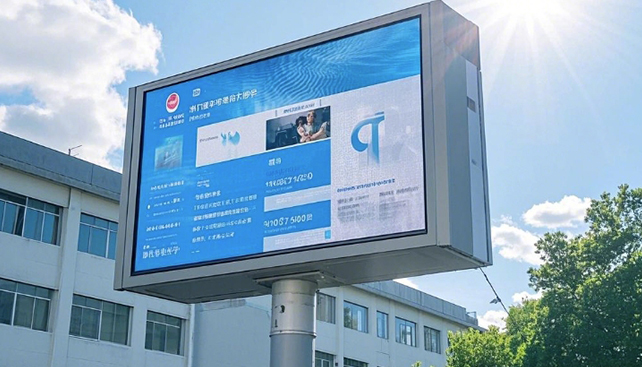

大型戶外顯示屏常見的防雷措施主要包括以下幾個方面：
# 接閃器
- **安裝避雷針**：在顯示屏的周圍或頂部安裝避雷針，使顯示屏處于避雷針的保護范圍內。避雷針能夠吸引雷電，并將雷電引入大地，從而保護顯示屏免受直擊雷的侵害。
- **采用避雷帶或避雷網**：對于面積較大的大型戶外顯示屏，可在其邊緣或屋頂設置避雷帶或避雷網。避雷帶或避雷網能更均勻地分布雷電流，提高防雷效果。
# 引下線
- **使用專用引下線**：引下線是連接接閃器和接地裝置的導體，應采用截面積足夠大、導電性能良好的金屬材料，如扁鋼或圓鋼。引下線應盡量短而直，減少彎曲和銳角，以降低雷電流通過時的阻抗。
- **多點接地**：為確保雷電流能夠可靠地導入大地，大型戶外顯示屏的鋼結構、外殼等應進行多點接地，即通過多個引下線與接地裝置相連。這樣可以避免因單點接地出現故障而導致雷電流無法順利泄放。
# 接地裝置
- **設置接地極**：接地極是接地裝置的重要組成部分，通常采用垂直打入地下的角鋼、鋼管或水平埋設的扁鋼等。接地極的埋設深度、數量和分布應根據土壤電阻率、顯示屏的規模和重要性等因素進行設計，以保證接地電阻滿足要求。
- **定期檢測接地電阻**：接地電阻的大小直接影響防雷效果，應定期使用專業的接地電阻測試儀進行檢測。一般要求接地電阻不大于4歐姆，對于一些重要的顯示屏或在高土壤電阻率地區，接地電阻的要求可能更嚴格。
# 電源系統防雷
- **安裝電源防雷器**：在顯示屏的電源輸入端安裝電源防雷器，它可以在雷電波侵入電源線路時，迅速將過電壓限制在設備能夠承受的范圍內，保護顯示屏的電源模塊和其他電子設備免受雷擊損壞。電源防雷器應根據顯示屏的電源電壓、功率等參數進行選擇，并具備多級防護功能。
- **采用屏蔽電纜**：電源線路應盡量采用屏蔽電纜，屏蔽層應在兩端進行良好接地。這樣可以有效地防止雷電電磁脈沖對電源線路的干擾和侵害，減少感應雷的發生。
# 信號系統防雷
- **安裝信號防雷器**：對于連接顯示屏的各種信號線路，如視頻信號、控制信號等，應安裝相應的信號防雷器。信號防雷器能夠保護信號傳輸設備和顯示屏的信號接口免受雷擊損壞，確保信號的穩定傳輸。
- **合理布線**：信號線路應與電源線分開敷設，避免平行敷設或交叉，以減少電磁感應的影響。同時，信號線路應盡量采用屏蔽線，并做好屏蔽層的接地處理。
# 等電位連接
- **連接顯示屏的各個金屬部件**：將顯示屏的鋼結構、外殼、金屬框架、設備機柜等金屬部件通過等電位連接帶或導體進行連接，形成一個等電位體。這樣可以避免在雷電發生時，不同金屬部件之間產生電位差，從而防止設備因反擊而損壞。
- **連接外部金屬物體**：對于與顯示屏相鄰或連接的其他金屬物體，如廣告牌支架、路燈桿等，也應與顯示屏的等電位系統進行連接，確保整個區域的電氣安全。
# 防雷檢測與維護
- **定期檢測**：定期由專業的防雷檢測機構對大型戶外顯示屏的防雷裝置進行全面檢測，包括接閃器、引下線、接地裝置、防雷器等的性能和連接情況。及時發現并修復因自然老化、外力破壞等原因導致的防雷裝置損壞或失效問題。
- **日常維護**：顯示屏的使用單位應安排專人負責防雷設施的日常巡查，檢查防雷裝置是否有明顯的損壞、變形、腐蝕等情況，接地連接線是否松動，防雷器是否正常工作等。如發現問題應及時記錄并通知專業人員進行處理。
